EHR 渣浆泵

  • 材质:天然耐磨橡胶
  • 寿命:普通产品1.5-2.5倍
  • 能耗:高效,低能耗
  • 交货:7个工作日-30个工作日不等
  • 可替代产品系列:衬胶泵及配件
  • 在线快捷咨询
  • 电话咨询:0311-86480968
  • 产品描述及应用:
    1. EHR系列渣浆泵为悬臂、离心式衬胶渣浆泵,广泛应用于选矿、冶金、化工、环保、火电厂、建材生产等行业。



    2. EHR系列渣浆泵过流部件(叶轮、护套,护板)为天然橡胶材料(根据客户工况需要还可以定制其它特殊橡胶材质),适用于输送细颗粒及腐蚀性渣浆。



    3. EHR系列渣浆泵泵体、泵盖及传动部件等与EHM系列渣浆泵通用。

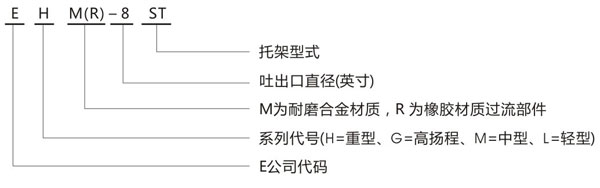

    4. EHR系列渣浆泵型号说明:

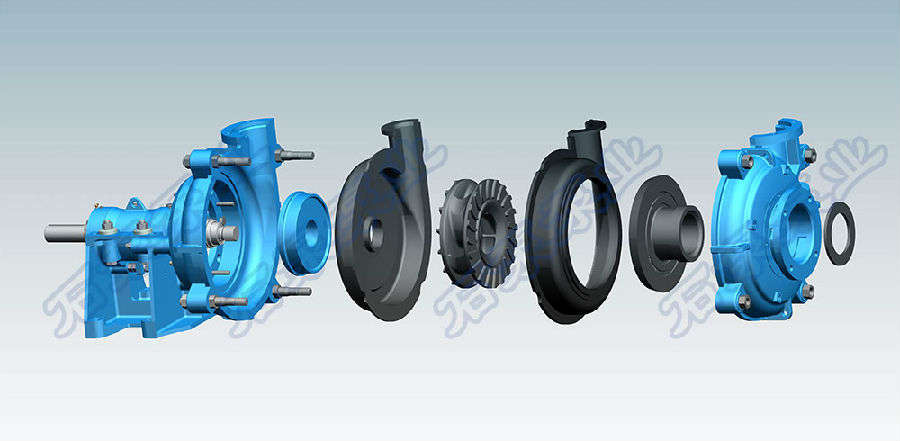

    3D结构图:



    EHR系列渣浆泵结构特点:


    泵头
    EHR型衬胶渣浆泵亦为双泵壳结构,泵体、泵盖带有可更换的耐磨、耐腐蚀橡胶内衬(包括叶轮、护套、护板等)。泵体、泵盖与EHM型泵的泵体、泵盖通用,其传动部分及安装形式与EHM型泵相同。各型泵进口均为水平方向,从传动方向看泵为顺时针方向旋转。



    渣浆泵轴封
    EHR渣浆泵的轴封型式主要有副叶轮密封和填料密封,副叶轮密封利用叶轮与串联的副叶轮产生的压力密封,一般有压入式给矿的情况下使用,但给矿压力值不大于泵出口压力值10%。这种密封形式可不加轴封水(通过泵体上的油杯定期加润滑脂)、不稀释矿浆;但将增加功率消耗(一般需增加额定功率的5%左右)。



    填料密封是常见的一种轴封形式,适用于各种工况条件,可匹配聚四氟乙烯填料、石墨填料等特殊材质,可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。但需加轴封水,并应保证足够的水压和水量,轴封水水压为泵出口压力加35kPa(0.35kg/cm2),轴封水量以托架大小而定,见下表(托架形式参数表)。



    渣浆泵也可采用机械密封,密封效果较好,但成本高,须按要求加轴封水。


    附:渣浆泵托架形式参数表:

    托架形式

    A

    B

    C

    D

    E

    R

    F

    G

    S

    T

    允许配套功率Kw

    7.5

    15

    30

    60

    120

    300

    260

    600

    560

    1200

    托架重量Kg

    17

    24

    45

    77.5

    154

    228

    555

    1006

    546

    1156

    轴封水量I/s

    0.15

    0.25

    0.35

    0.55

    0.70

    0.70

    0.70

    1.20

    1.20

    1.60



    传动部分:
    包括托架和轴承组件:

    1. 泵轴直径大、刚性好、悬臂短、在恶劣的工况下不会弯曲和振动;

    2. 轴承根据传动的功率不同选用重型单列或双列圆锥滚子轴承及圆柱滚子轴承,能够承受泵的最大轴向及径向载荷;

    3. 轴承按轴承箱结构可采用油脂润滑或稀油润滑;

    4. 轴承体两端有密封端盖,迷宫套及迷宫环,能有效防止矿浆等污物进入轴承,保证轴承能安全运行,具有较长的寿命。



    渣浆泵的传动方式除直联传动外(DC)还有V型三角带传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。



    性能参数表:

    型号

    允许配带最大功率P(Kw)

    清水性能

    叶轮

    流量Q

    扬程H(m)

    转速n(r/min)

    最高效率η%

    汽蚀余量NPSH(m)

    叶轮直径D(mm)

    m3/h

    I/s

    EHR-1B

    15

    10.8-25.2

    3-7

    7-52

    1400-3400

    35



    EHR-1.5B

    15

    25.2-54

    7-15

    5.5-41

    1000-2600

    50

    2.5-5

    178

    EHR-2C

    30

    36-75.6

    10-21

    13-39

    1300-2100


    2-4

    213

    EHR-3C

    30

    79.2-187.2

    22-52

    5-34.5

    800-1800

    59

    3-5

    245

    EHR-3D

    60

    EHR-4D

    60

    144-313

    40-87

    12-45

    800-1350

    65

    3-5

    365

    EHR-4E

    120

    EHR-6E

    120

    324-713

    90-198

    7-49

    400-1000

    65

    5-10

    510

    EHR-6R

    300

    EHR-8ST

    560

    540-1188

    150-330

    12-50

    400-750

    75

    4-12

    686

    EHR-10ST

    560

    720-1620

    200-450

    7-45

    300-650

    80

    2.5-7.5

    762

    EHR-12ST

    560

    1156-2520

    321-700

    13-14

    300-500

    79

    3-8

    965

    EHR-14TU

    1200

    1379-3060

    383-850

    11-63

    250-550

    79

    4-10

    1067

    注:1.推荐流量范围为50%Q≤Q≤110%Q′(Q′相应于最高效率点流量);

        2.NPSH是指最高转速时,推荐Q点所对应的NPSH值。


    案例现场:

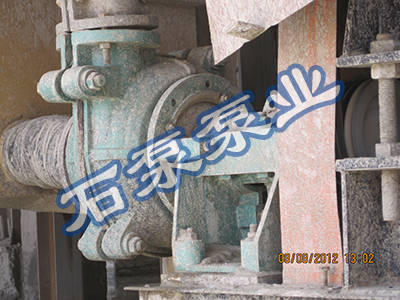

    云南铜业某铜选厂现场  EHR-2C胶泵

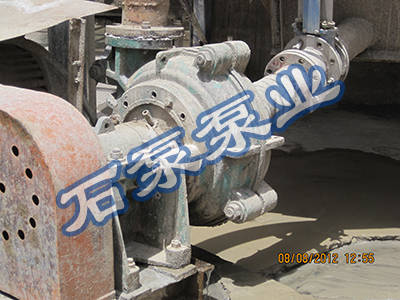

    云南铜业某铜选厂现场  EHR-3C胶泵



    云南铜业集团是石泵泵业较早客户之一,2003年开始尝试使用我公司产品。后据客户反馈,我司产品整体使用寿命要比普通市面产品高35%以上。后10多年间,旗下多个项目全部选用石泵泵业提供渣浆泵方案。上图是是云南铜业旗下某铜选厂现场,客户对我司产品和售后技术支持满意。
